Jenis sistem struktur jembatan

sumber http://jharwinata.blogspot.com/2017/03/jenis-sistem-struktur-jembatan.html

Pada artikel ini kita akan mencari tempe dan tahu tentang jembatan berdasarkan sistem strukturnya. oke langsung saja saya beritahu tentang jembatan jika ditinjau dari sistem strukturnya maka jembatan dapat dibedakan menjadi, sebagai berikut : 1.      Jembatan lengkung (arch bridge)

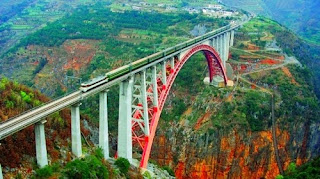

Gambar 1. Contoh jembatan lengkung Pelengkung adalah bentuk struktur non linier yang mempunyai kemampuan sangat tinggi terhadap respon momen lengkung. Yang membedakan bentuk pelengkung dengan bentuk – bentuk lainnya adalah bahwa kedua perletakan ujungnya berupa sendi sehingga pada perletakan tidak diijinkan adanya pergerakan kearah horisontal. Bentuk Jembatan lengkung hanya bisa dipakai apabila tanah pendukung kuat dan stabil. Jembatan tipe lengkung lebih efisien digunakan untuk jembatan dengan panjang bentang 100 – 300 meter.
2.      Jembatan gelagar (beam bridge)

Gambar 2. Contoh jembatan gelagar Jembatan bentuk gelagar terdiri lebih dari satu gelagar tunggal yang terbuat dari beton, baja atau beton prategang. Jembatan jenis ini dirangkai dengan menggunakan diafragma, dan umumnya menyatu secara kaku dengan pelat yang merupakan lantai lalu lintas. Jembatan ini digunakan untuk variasi panjang bentang 5 – 40 meter.
3.      Jembatan Kabel (cable-stayed)

Gambar 3. Contoh jembatan cable – stayed Jembatan cable-stayed menggunakan kabel sebagai elemen pemikul lantai lalu lintas. Pada cable-stayed kabel langsung ditumpu oleh tower. Jembatan cable-stayed merupakan gelagar menerus dengan tower satu atau lebih yang terpasang diatas pilar – pilar jembatan ditengah bentang. Jembatan cable-stayed memiliki titik pusat massa yang relatif rendah posisinya sehingga jembatan tipe ini sangat baik digunakan pada daerah dengan resiko gempa dan digunakan untuk variasi panjang bentang 100 – 600 meter. 4.      Jembatan gantung (suspension bridge)

Gambar 4.Contoh jembatan gantung Sistem struktur dasar jembatan gantung berupa kabel utama (main cable) yang memikul kabel gantung (suspension bridge). Lantai lalu lintas jembatan biasanya tidak terhubungkan langsung dengan pilar, karena prinsip pemikulan gelagar terletak pada kabel. Apabila terjadi beban angin dengan intensitas tinggi jembatan dapat ditutup dan arus lalu lintas dihentikan. Hal ini untuk mencegah sulitnya mengemudi kendaraan dalam goyangan yang tinggi. Pemasangan gelagar jembatan gantung dilaksanakan setelah sistem kabel terpasang, dan kabel sekaligus merupakan bagian dari struktur launching jembatan. Jembatan ini umumnya digunakan untuk panjang bentang sampai 1400 meter.
5.      Jembatan Beton Prategang (prestressed concrete bridge)

Gambar 5. Contoh jembatan beton prategang Jembatan beton prategang merupakan suatu perkembangan mutakhir dari bahan beton. Pada Jembatan beton prategang diberikan gaya prategang awal yang dimaksudkan untuk mengimbangi tegangan yang terjadi akibat beban. Jembatan beton prategang dapat dilaksanakan dengan dua sistem yaitu post tensioning dan pre tensioning. Pada sistem post tensioning tendon prategang ditempatkan di dalam duct setelah beton mengeras dan transfer gaya prategang dari tendon pada beton dilakukan dengan penjangkaran di ujung gelagar. Pada pre tensioning beton dituang mengelilingi tendon prategang yang sudah ditegangkan terlebih dahulu dan transfer gaya prategang terlaksana karena adanya ikatan antara beton dengan tendon. Jembatan beton prategang sangat efisien karena analisa penampang berdasarkan penampang utuh. Jembatan jenis ini digunakan untuk variasi bentang jembatan 20 – 40 meter.
6.      Jembatan rangka (truss bridge)

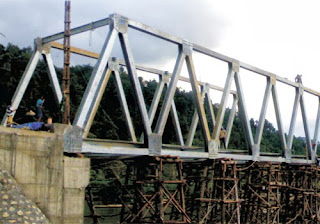

Gambar 6. Contoh jembatan rangka (truss bridge) Jembatan rangka umumnya terbuat dari baja, dengan bentuk dasar berupa segitiga. Elemen rangka dianggap bersendi pada kedua ujungnya sehingga setiap batang hanya menerima gaya aksial tekan atau tarik saja. Jembatan rangka merupakan salah satu jembatan tertua dan dapat dibuat dalam beragam variasi bentuk, sebagai gelagar sederhana, lengkung atau kantilever. Jembatan ini digunakan untuk variasi panjang bentang 50 – 100 meter.

7.      Jembatan box girder

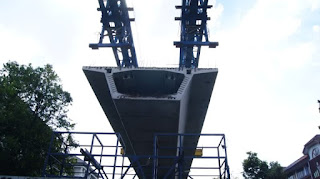

Gambar 7. Contoh jembatan box girder Jembatan box girder umumnya terbuat dari baja atau beton konvensional maupun prategang. box girder terutama digunakan sebagai gelagar jembatan, dan dapat dikombinasikan dengan sistem jembatan gantung, cable-stayed maupun bentuk pelengkung. Manfaat utama dari box girder adalah momen inersia yang tinggi dalam kombinasi dengan berat sendiri yang relatif ringan karena adanya rongga ditengah penampang. box girder dapat diproduksi dalam berbagai bentuk, tetapi bentuk trapesium adalah yang paling banyak digunakan. Rongga di tengah box memungkinkan pemasangan tendon prategang diluar penampang beton. Jenis gelagar ini biasanya dipakai sebagai bagian dari gelagar segmental, yang kemudian disatukan dengan sistem prategang post tensioning. Analisa full prestressing suatu desain dimana pada penampang tidak diperkenankan adanya gaya tarik, menjamin kontinuitas dari gelagar pada pertemuan segmen. Jembatan ini digunakan untuk variasi panjang bentang 20 – 40 meter.
Sekian dan terimakasih, semoga bermanfaat ya !! ☝😁
